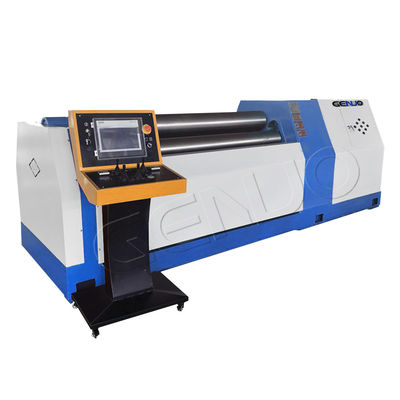

2000mm 2500mm 3000mm হাইড্রোলিক সিএনসি চার রোল প্লেট নমন মেশিন

GENUO হাইড্রোলিক সিএনসি HC4R সিরিজ 4 রোল প্লেট রোলিং মেশিন প্লেট শেষ এবং সিএনসি রোলিং ফাংশন প্রাক বাঁকাইয়ের ফাংশন আছে। এটি এক সময়ে ধাতু প্লেট খাওয়ানো করতে পারেন,এবং মাথা ঘুরিয়ে না দিয়ে ওয়ার্কপিসের প্রাক-বন্ডিং এবং রোল ফর্মিং সম্পন্ন করতে পারে.

মেশিনের উপরের কাজের রোলটি প্রধান ড্রাইভ রোল, এবং নীচের রোল এবং রোলের উভয় পক্ষ হাইড্রোলিকভাবে চালিত।উত্তোলন স্থানচ্যুতি কম্পিউটার দ্বারা নিয়ন্ত্রিত হয় এবং স্বয়ংক্রিয়ভাবে সমতল. স্ক্রিন প্রদর্শন ± 0.1 মিমি এর সিঙ্ক্রোনাইজেশন নির্ভুলতা দেখায়। টিল্ট এবং রিসেটিং rollover ভারবহন শরীর হাইড্রোলিক ট্রান্সমিশন,উপরের রোলের ভারসাম্য একটি ভারসাম্য যন্ত্র দিয়ে সজ্জিত, যা সহজেই রোলড ওয়ার্কপিসটি বের করতে পারে। এটিতে একটি মোবাইল স্বতন্ত্র কনসোল রয়েছে যা যে কোনও সময় সরানো যেতে পারে; মেশিনটি একটি সুরক্ষা ইন্টারলকিং ডিভাইস দিয়ে সজ্জিত এবং নিরাপদ।

এর সম্পূর্ণ বৈশিষ্ট্যযুক্ত, উচ্চ-নির্ভুলতা এবং ব্যবহার করা সহজ অপারেশনের কারণে, এই ডিভাইসটি আদর্শ সমসাময়িক সিএনসি রোলিং ডিভাইস।এটি শক্তিতে বৃত্তাকার এবং আর্ক আকৃতির workpieces রোলিং জন্য আদর্শ মডেল, পরিবহন, পেট্রোলিয়াম, রাসায়নিক, বয়লার, জাহাজ নির্মাণ, জলবিদ্যুৎ এবং ধাতব কাঠামো শিল্প।

ওয়ার্কিং রোল   রোলার হল রোলিং মেশিনের সবচেয়ে গুরুত্বপূর্ণ উপাদান, এর গুণমান এবং কর্মক্ষমতা সরাসরি সেবা প্রভাবিত করে রোলিং মেশিনের জীবনকাল এবং রোলিংয়ের নির্ভুলতা। ওয়ার্কিং রোলস উচ্চ-শক্তি উচ্চ মানের ইস্পাত 42CrMo উপাদান থেকে তৈরি, forging, roughing, quenching এবং tempering পরে, HB240 ~ 300,মধ্যবর্তী ফ্রিকোয়েন্সি quenching HRC47-58 পরে সমাপ্তি, JB / ZG4289-86 রোল স্টিলের মান অনুযায়ী। কঠোরভাবে রোল উত্পাদন, তার ব্যাপক যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করার জন্য।

বৈদ্যুতিক উপাদান   জার্মানি SIEMENS বৈদ্যুতিক উপাদানগুলি মেশিনের স্থিতিশীল অপারেশন নিশ্চিত করে। যুক্তিসঙ্গত লাইন সংযোগ এবং বিন্যাস ব্যর্থতার হারকে ব্যাপকভাবে হ্রাস করে।হাইড্রোলিক ভালভ গ্রুপের ইন্টিগ্রেটেড কন্ট্রোল মডিউল স্লাইডিং ব্লক মসৃণ এবং সঠিকভাবে সরানো তোলেএবং অপারেটর এবং মেশিনের সমস্ত অংশ একটি ভাল সুরক্ষা খেলেছে। এটি নিরাপদ, স্থিতিশীল এবং ভাঙ্গতে সহজ নয়। কম গোলমাল এবং শক্তিশালী শক্তি সিমেন্স মোটর মেশিনের সেবা জীবন গ্যারান্টি এবং মেশিন কাজ স্থিতিশীলতা উন্নত।

সিএনসি নিয়ন্ত্রণ ব্যবস্থা

সিএমএনএসের সিএনসি কন্ট্রোল এবং পিএলসির জন্য ধন্যবাদ। চমৎকার এইচএমআই অপারেশন ইন্টারফেস। আমাদের নমন মেশিনকে ইচ্ছা অনুযায়ী চালান।SIEMENS স্মার্ট লাইন নিয়ন্ত্রণ ব্যবস্থায় মেশিনের অপারেশন নিরীক্ষণের জন্য ব্যবহারকারীদের জন্য একটি বন্ধুত্বপূর্ণ ইন্টারফেস প্রদান করে.
GENUO রোলিং মেশিন বিশেষ স্বাধীন অপারেশন প্যানেল এবং স্বয়ংক্রিয় রোলিং প্রোগ্রাম দিয়ে সজ্জিত যাতে এক বোতাম অপারেশন উপলব্ধি করতে পারে।এই মেশিন স্বয়ংক্রিয়ভাবে রোলিং এবং এক সময়ে গঠনের করতে পারেন.
শক্তিশালী ডাটা স্টোরেজ এবং পুনরুদ্ধার ফাংশন. স্বয়ংক্রিয় রোলিং এর অরিওস স্পেসিফিকেশন জন্য প্রোগ্রাম শত শত.সিস্টেমটি ম্যানুয়াল অপারেটিং প্রোগ্রামগুলির সাথে সামঞ্জস্যপূর্ণ এবং প্রয়োজন হলে ম্যানুয়ালি পরিচালিত হতে পারে.
একই সময়ে, কনফিগারেশন সফটওয়্যার ব্যবহারকারীদের বিভিন্ন ফাংশন যেমন সূত্র পরিচালনা, নিরাপত্তা স্তর পরিচালনা, ভাষা পরিচালনা ইত্যাদি সরবরাহ করে।

রোলার রোটেশন

হাইড্রোলিক মোটর - গ্রহীয় গিয়ারবক্স - ওয়ার্কিং রোল

উপরের রোল 4 রোল নমন মেশিন একটি ড্রাইভিং রোল হয়। উপরের রোল উপর স্বাধীন জলবাহী মোটর এবং উচ্চ ক্ষমতা বক্স সরাসরি সংযুক্ত ((সোজা),মধ্যবর্তী গিয়ার ট্রান্সমিশনের মাধ্যমে নয়, যা সবচেয়ে শক্তি সঞ্চয়ী ড্রাইভ পদ্ধতি।

হাইড্রোলিক মোটর একটি তাত্ক্ষণিক ব্রেক দিয়ে সজ্জিত করা হয় যাতে রোলটি বন্ডিংয়ের আগে সঠিকভাবে থামতে পারে।

জলবাহী সিস্টেম

প্রতিটি তেল সার্কিট চাপ নিয়ন্ত্রণের জন্য দুটি ত্রাণ ভয়েভ দিয়ে পরিচালিত হয়। প্রতিটি তেল সার্কিটের জন্য সর্বোচ্চ সেট চাপ 25 এমপিএ। যা মূলত প্রধান সিলিন্ডারের চাপ নিয়ন্ত্রণের জন্য।এবং অন্য ত্রাণ ভালভ 16 এমপিএ এ সেট করা আছে, প্রধানত ওভারল্যাপিং সিলিন্ডার এবং ব্যালেন্সিং সিলিন্ডার চাপ নিয়ন্ত্রণ করার জন্য। প্রতিটি চলমান কাজের রোলের উভয় প্রান্তে প্রধান তেল সিলিন্ডারগুলির সিঙ্ক্রোনাইজেশন নির্ভুলতা নিশ্চিত করার জন্য,বাম এবং ডান র্যাক এবং টিল্টিং ফ্রেমগুলিতে উচ্চ নির্ভুলতা স্থানচ্যুতি সেন্সর ইনস্টল করা হয়চাপ সেন্সরগুলির মাধ্যমে, মাইক্রোকম্পিউটার কন্ট্রোল সিস্টেম প্রধান তেল সিলিন্ডার পিস্টনগুলির গতিবেগ সনাক্ত করে এবং উভয় কাজের রোলার শেষের নির্ভুলতা অর্জনের জন্য সামঞ্জস্য করে।

আমাদের হাইড্রোলিক সিস্টেমের সুবিধা:
a. হাইড্রোলিক শক কার্যকরভাবে এড়াতে এবং জীবন উন্নত করার জন্য অনন্য প্রাক-বিসর্জন প্রযুক্তি গৃহীত হয়
পাইপলাইন এবং সিলিং।
b. হাইড্রোলিক উপাদানগুলি জাপান ইউকেএন এবং NO.K ব্র্যান্ডের, উচ্চ মানের অংশগুলি গ্রহণ করে
হাইড্রোলিক সিস্টেমের স্থিতিশীলতা।
c. হাইড্রোলিক সিস্টেমের প্রতিটি ইনপুট এবং আউটপুট পোর্ট সংশ্লিষ্ট সনাক্তকরণ পয়েন্ট দিয়ে সজ্জিত, যা
রক্ষণাবেক্ষণ এবং ত্রুটি চেক করার জন্য সুবিধাজনক। তেল পাম্প একটি নিম্ন মাউন্ট টাইপ এবং ধনাত্মক চাপ তেল শোষণ গ্রহণ করে। একই সময়ে ফিল্টার, লেভেল গেজ,এবং সব ট্রান্সমিটার ডিভাইস স্বয়ংক্রিয়ভাবে ত্রুটি সম্পর্কে সতর্ক করতে পারেন.

মেশিনটি চারটি রোল প্লেট নমন মেশিন, এর কাঠামো অঙ্কন হিসাবে দেখানো হয়েছে, উপরের রোলার উদ্যোগ রোলার হিসাবে, ডাউন রোলার এবং পার্শ্ব রোলার হিসাবে চালিত রোলার; উপরের রোলার স্থির,নিচে রোলার উপরে এবং নিচে আন্দোলন করে; উপরের রোলারটি যান্ত্রিক উদ্যোগ, যখন ডাউন রোলার এবং সাইড রোলারগুলি প্লেট এবং রোলারগুলির ঘর্ষণ দ্বারা চালিত হয়।ডাউন রোলার এবং সাইড রোলার উত্তোলন আন্দোলন করতে হাইড্রোলিক তেল ট্যাংক দ্বারা চালিত হয়.
ঊর্ধ্ব রোলার ০ এর ভেন্ট্রো-বেয়ারিং ওভারল্যাপ এবং রিসেটও হাইড্রোলিক তেল ট্যাঙ্কের দ্বারা চালিত হয়। রোলার ০ এর বেয়ারিং এবং তেল ট্যাঙ্ক মেশিনের ফ্রেমের বাম এবং ডানদিকে ইনস্টল করা হয়।
